schéma architectural

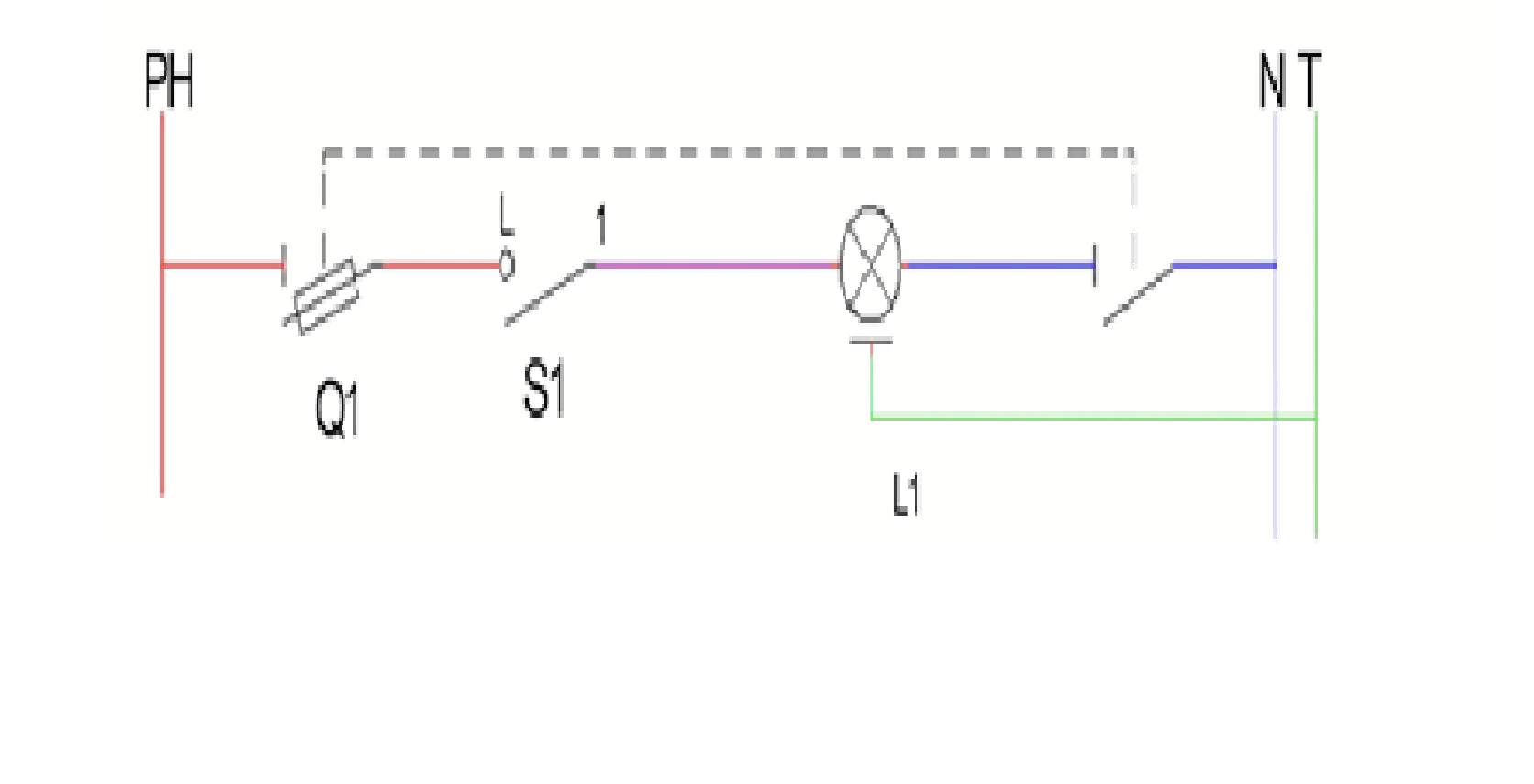

les symboles des differentselements sont disposes de facon lineaire pour une meilleur comprehension du fonctionnement. chaque symbole a un repere que l on retrouvera dans les  schemas suivants

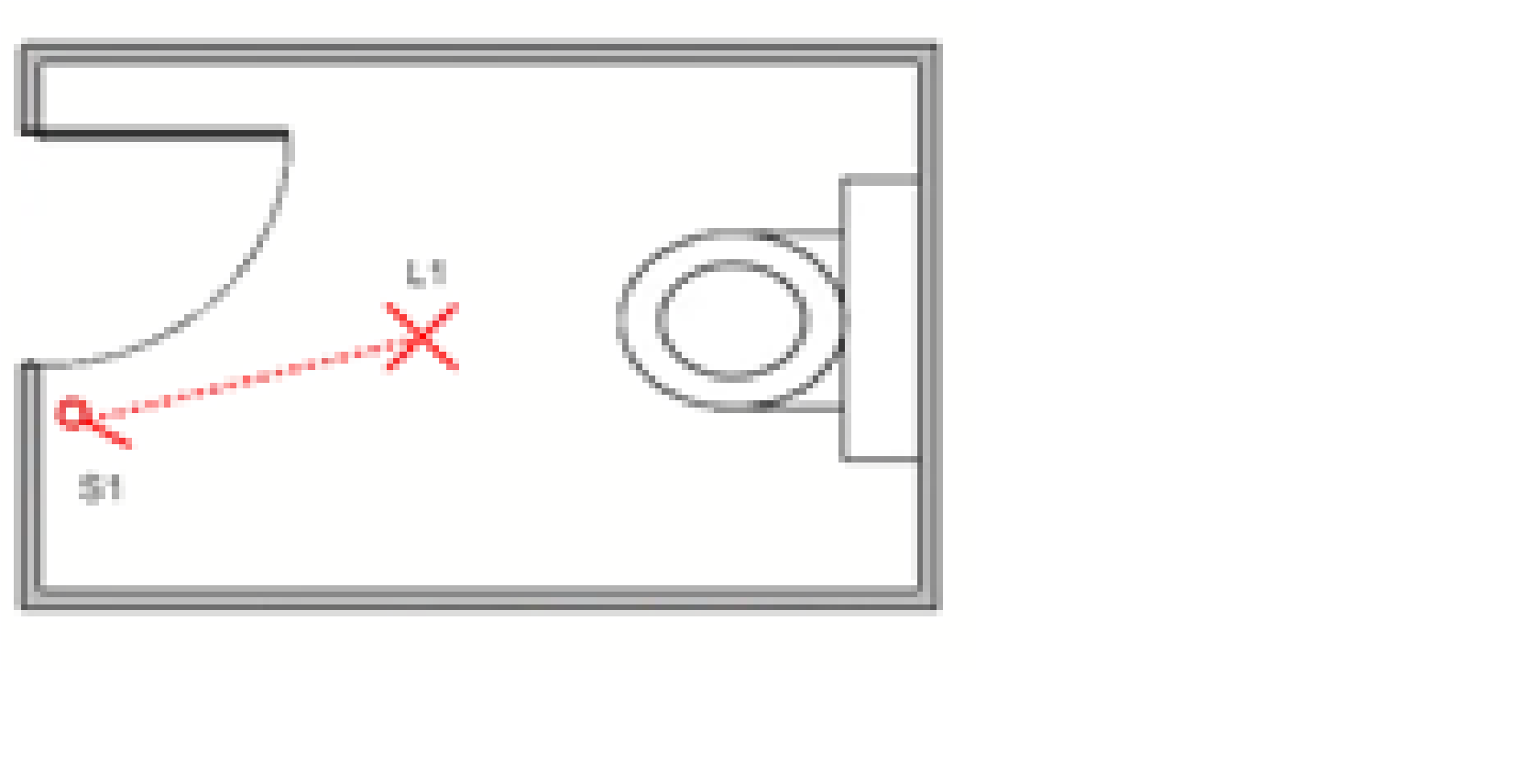

sur le plan archtectural on represente les points de commande et le recepteur commandé en les reliant par un trait pointillé appellé liaison fonctionnel
